变频器因故障跳闸、其报警控制线路是怎么样的

    变频器因故障而跳闸，一方面要求切断变频器电源，另一方面要发出报警信号，以提醒值班人员注意。报警控制线路如图8-4所示。    工作原理：30A、30B、30C是变频器的继电器输出端子，正常运行情况下，30A-30C之间是断开的，30B-30C之间是闭合的。将30B-30C常闭触点串接在接触器KM的线圈回路中，用30A-30C常开触点启动报警指示灯HL和电笛HA，当变频器因故障而跳闸时．变频器输出端子进行切换，使KM线圈断电，切断变频器电源．同时进行声光报警。    继电器KA的作用：当变频器因故障而跳闸时，KA得电，其触点将声光报警电路自锁．使变频器断电后，声光报警能持续下去，直至工作人员按下SB3为止。    接触器线圈和电笛线圈的两端可并联阻容吸收电路，以保护触点（图中未画出）。

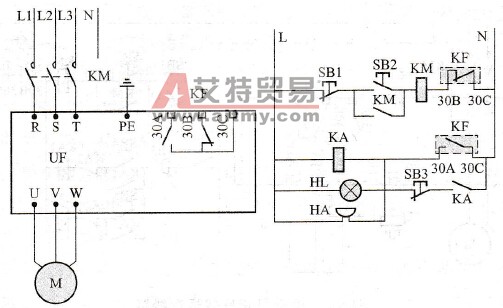

    图8-4    报警控制线路
