MM4系列变频器用BOP更改一个参数的案例

    这里介绍了更改参数P0004数值的步骤，并以P0719为例，说明如何修改参数的数值。按照这个图表中说明的类似方法可以用BOP更改任何一个参数。    1．P0004参数的格式与含义    图1-15所示为参数P0004的格式，其值从0~22分别代表不同的含义（见表1-1），按功能的要求筛选过滤出与该功能有关的参数，这样可以更方便地进行调试。
    图1-15    P0004的格式    表1-1    P0004的具体含义
    P0004=参数值     含 义     0     全部参数     2     变频器参数     3     电动机参数     4     速度传感器     5     工艺应用对象／装置     7     命令，二进制I/O     8     模一数转换和数，模转换     10     设定值通道/RFG斜坡函数发生器     12     驱动装置的特征     13     电动机的控制     20     通信     21     报警／警告／监控     22     工艺参量控制器，例如PID     MM4系列变频器参数的格式说明如下：    1)参数号P0004：是指该参数的编号参数号，用0000~ 9999的4位数字表示。在参数号的前面冠以一个小写字母“r”时表示该参数是只读的参数，它显示的是特定的参数数值，而且不能用与该参数不同的值来更改它的数值；其他所有参数号的前面都冠以一个大写字母“P”。这些参数的设定值可以直接在标题栏的最小值和最大值范围内进行修改。    2)参数的调试状态CStat：它可能有三种状态，即调试C、运行U、准备运行T。这是表示该参数在什么时候允许进行修改，对于一个参数可以指定一种、两种或全部三种状态。如果三种状态都指定了就表示这一参数的设定值，在变频器的上述三种状态下都可以进行修改。    3)数据类型：有效的数据类型见表1-2。    4)使能有效：表示该参数是否立即有效或者确认有效。如“立即”，表示可以对该参数的数值在输入新的参数后立即进行修改；如“确认”，则表示面板BOP或AOP上的“P”键被按下以后才能使新输入的数值有效地修改。    5)最小值、最大值和默认值：是指该参数可能设置的最小数值、最大数值和出厂设定值。    表1-2    有效的数据类型
    符 号     说 明     U16     16位无符号数     U32     32位无符号数     116     16位整数    132     32位整数     Float     浮点数     6)访问级：是指允许用户访问参数的等级变频器。它共有四个访问等级，标准级、扩展级、专家级和维修级。每个功能组中包含的参数号取决于参数P0003用户访问等级设定的访问等级（见图1-16和表1-3）。
    图1-16    参数P003的格式    表1-3    P0003的具体含义
    P0003=参数值     含 义     0     用户定义的参数表·有关使用方法的详细情况请参看P0013的说明     1     标准级，可以访问最经常使用的一些参数     2     扩展级，允许扩展访问参数的范围，例如变频器的I/O功能     3     专家级，只供专家使用     4     维修级，只供授权的维修人员使用一具有密码保护     7)参数组：是指具有特定功能的一组参数。P0004参数过滤器的作用是根据所选定的一组功能对参数进行过滤或筛选，并集中对过滤出的一组参数进行访问。    2．P0719参数的格式    图1-17所示为P0719参数的格式，它可以设定从0到65之间的无符号16位整数值（即U16），其参数组为“命令”，最小值为0，最大值为66，访问级为3。与P0004不同的是，P0719还有一个下标[3]，表示该参数是一个带下标的参数，并且指定了下标的有效序号。

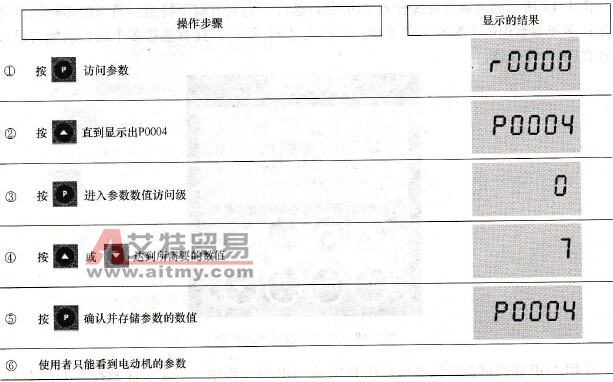

    图1-17    P0719的参数格式    3．修改步骤    步骤一：改变参数过滤功能P0004参数为“7”。

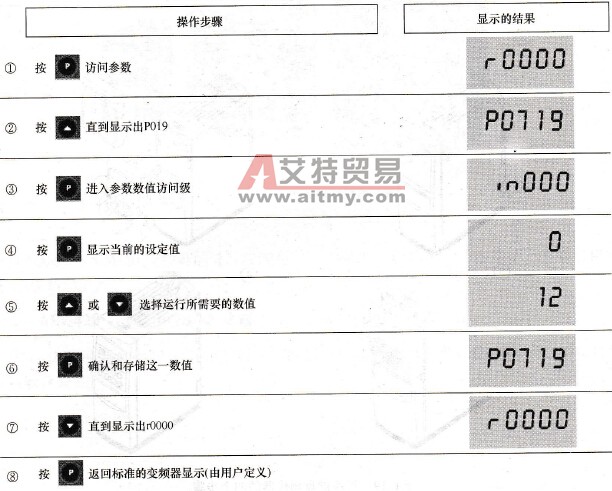

    步骤二：改变P0719参数为“5”。
