MM4系列变频器基本键盘操作器BOP上的显示、按钮

    图1-14所示为BOP的外观。    BOP的一些主要显示与按钮含义如下：    1) LCD显示，作用是状态显示，显示变频器当前的设定值。    2)起动按钮，按此键起动变频器。默认值运行时此键是被封锁的，为了使此键的操作，有效应设定P0700 =1。

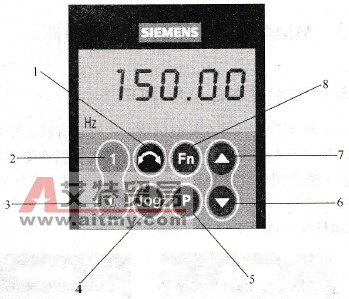

    图1-14    BOP外观显示    1-更改方向2-起动3-停止4-点动5-编程    （没置参数）6-向下或减7-向上或加8-功能按钮    3)停止按钮，在OFF1模式时，按此键变频器将按选定的斜坡下降速率减速停车，默认值运行时此键被封锁，为了允许此键操作，应设定P0700=1；在OFF2模式时，按此键两次或一次，电动机将在惯性作用下自由停车。此功能总是使能的。    4)改变电动机的转动方向按钮，按此键可以改变电动机的转动方向。电动机的反向用负号（-）表示或用闪烁的小数点表示，默认值运行时此键是被封锁的。为了使此键的操作，有效应设定PD700=1。    5)电动机点动按钮，在变频器无输出的情况下，按此键将使电动机起动并按预设定的点动。频率运行释放此键时变频器停车，如果变频器／电动机正在运行，按此键将不起作用。    6)功能按钮，此键用于浏览辅助信息。变频器运行过程中，在显示任何一个参数时，按下此键并保持不动2s，将显示以下参数值：    ①直流回路电压，用d表示，单位为V；    ②输出电流A；    ③输出频率Hz；    ④输出电压，用o表示，单位为V；    ⑤由P0005选定的数值，如果P0005选择显示上述参数中的任何一个。连续多次按下此键将轮流显示以上参数。    7)设置参数按钮，按此键即可设置参数。    8)增加或减少数值按钮或，按此键即可增加或减少面板上显示的参数数值。
