MM4系列变频器“三线按钮控制”的BiCo功能实践

来源：艾特贸易2017-06-04

简介图 4-2 所示为三线按钮控制，此时需要设置参数： P0700[0] =2 ； P0701[0]=99(BICO) ； P0702[0] =99 (BICO) ； P0840 [0] =2841 (RS 触发器的输出 ) ； P0844 [0]=722.1 ； P2800 =1 （使能功能块）； P2801[9] =1 （

图4-2所示为三线按钮控制，此时需要设置参数：P0700[0] =2；P0701[0]=99(BICO)；P0702[0] =99 (BICO)；P0840 [0] =2841 (RS触发器的输出)；P0844 [0]=722.1；P2800 =1（使能功能块）；P2801[9] =1（使能取反）；P2801[14] =1（使能RS触发器）；P2828= 722.1（数字端子2的状态值）；P2840[0] =722.0 (Set)；P2840[1] =2829.0( Reset)。此时，通过RS触发器对起动信号进行自锁，端子“5”运行，端子“6”停止。

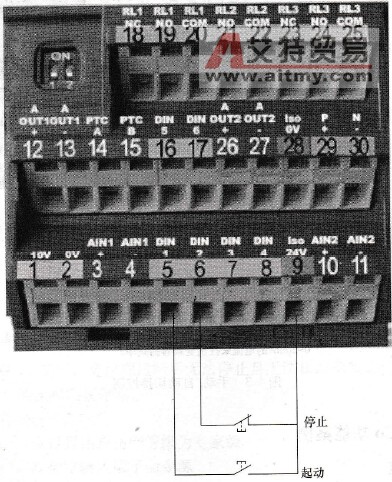

三线控制图4-2 三线控制
