变频器电压和频率保持正比关系不行吗？

    电压和频率保持正比关系并不能保持电动机的磁通不变。    ①电动机定子侧的功率损失  功率损耗包括铜损耗和铁损耗，铁损耗所占比例较小，为说明问题方便起见，可忽略不计。铜损耗则和电流大小有关：      (2-7)式中 Pci1-定子的铜损，kW；    I1-定子每相电流，A；    r1-定子每相绕组的电阻，Ω。    ②额定频率时的能量图与磁通。当变频器的输出频率为额定频率时，其输出电压是电动机额定电压，电动机的输入功率等于额定输入功率。      (2-8)式中 P1N-电动机额定输入功率，kW；    U1N-电动机定子侧每相的额定相电压，V；    I1-电动机定子每相电流，A；    cosφ1-定子侧的功率因数。    电动机的能量关系如图2-9 (b)所示，传递能量的电磁功率为    PM=P1N - PCu1 - PFe1    (2-9)式中 PM-电动机中从定子传递到转子的电磁功率，kW;    PIN-电动机的输入额定功率，kW;    PFe1-定子侧的铁损耗，kW。    在额定情况下，电动机磁路内的磁通为额定磁通ΦN。电动机的机械特性如图2-10中之曲线①所示，临界转矩为TKN，带负载能力为额定转矩TMN。    ③频率下降时的能量图与磁通。当频率下降为fx时，如果相电压随频率成正比地下降至U1x，这时，电动机的输入功率减小为    P1x=3U1xI1cosφ1    (2-10)

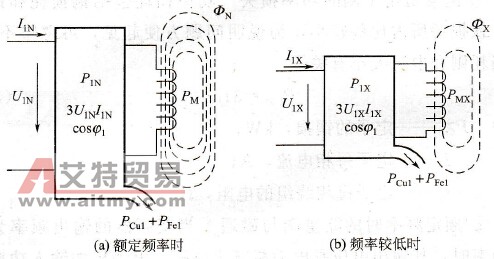

    图2-9    不同频率时的能量关系和磁通

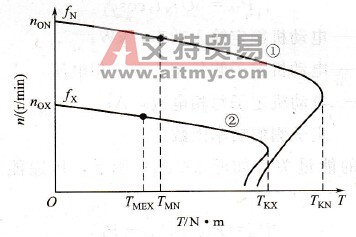

    图2-10    频率下降时的带负载能力    但如果负载的阻转矩不变，则电动机的定子电流也基本不变，由式(2-7)知，定子侧的铜损也不变。结果，铜损耗在输入功率中所占的比例必然增大，而电磁功率PMX所占的比例必然减小，磁路中的磁通中Φx也必减小，如图2-8(b)所示。    由式(2-6)可知，电动机的电磁转矩将减小，从而带负载能力也减小，其机械特性如图2-10中之曲线②所示：临界转矩减小为TKX，带负载能力减小为有效转矩TMEX。    所以，在电压和频率保持正比关系的情况下，频率下降时，电动机的带负载能力是有所下降的。
