MM4系列变频器BiCo功能的定义

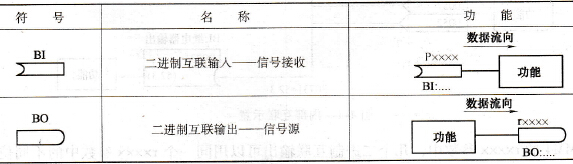

    BiCo功能是一种把输入和输出功能联系在一起的设置方法。同时，它也是西门子变频器特有的功能，可以方便用户根据实际工艺需求来灵活定义端口。    在MM4参数表中，一定会发现有些参数名称的前面冠有以下的字样：“BI:”，“BO:”，“CI:”，“CO:”，“CO/BO”。它们的含义如下：    BI是二进制互联输入，即参数可以选择和定义输入的二进制信号，通常与“P参数”相对应。    BO是二进制互联输出，即参数可以选择输出的二进制功能，或作为用户定义的二进制，通常与“r参数”相对应。    表4-1为BI与BO的名称与功能对比。   表4-1    BI与BO的名称与功能

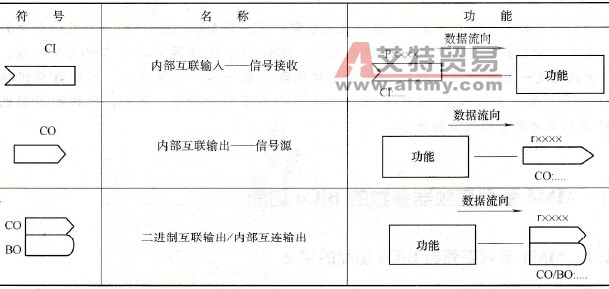

    BI参数可以与BO参数相连接，只要将BO参数值填写到BI参数中即可。例如，BO参数r0751，BI参数P0731，将P0731设置为751，这就将模拟的输入状态通过继电器的输出显现出来，为监控模拟的输入状态提供很大的方便。    再来看一下“CI:”，“CO:”的含义：    CI是内部互联输入，即参数可以选择和定义输入量的信号源，通常与“P参数”相对应。    CO是内部互联输出，即参数可以选择输出量的功能，或作为用户定义的信号输出，通常与“r参数”相对应。    表4-2为CI/CO的名称与功能。    表4-2    CI/CO的名称与功能

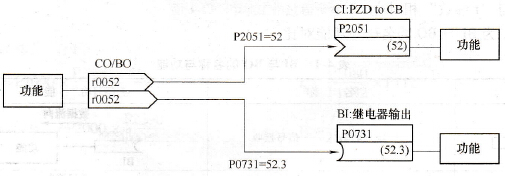

    CI参数可以与CO参数相连接，只要将CO参数值添写到CI参数中即可。例如：CO参数21，CI参数P0771，将P0771设置为21，这就将变频器的实际频率状态通过模拟量输出1显示出来，为监控变频器的实际频率提供很大的方便。    有的参数前有“CO/BO”符号，内部可以互连两个信号。CO/BO可以作为CI和BI参数的输入源，例如：CO/BO参数r0052，CI参数：P2016，BI参数：P0731，P2016=52，P0731=52.3。通过图4-1可以清楚地看出如何实现内部互连两个信号。
    图4-1    内部互联示意    在MM4的r××××参数中，几个二进制互联输出可以用同一个r××××参数中的不同位来表示，这样一来可以大大减少参数量，同时使数据传输也得到了简化。    需要注意的是：修改BiCo功能必须在P0003=3时才能进入，且带有“BO：”、“CO：”、“CO/BO”的参数可以被多次使用。
