MM420变频器应用PID控制的简单案例

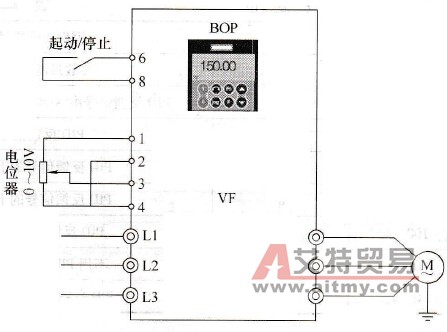

    图3-5所示为MM420变频器应用PID控制的一个简单案例，它包括数字输入“1”端子为起动或停止、PID设定值（变频器内部设定）、PID反馈值（模拟量输入1）。表3-8所示为PID的参数设置。
    图3-5    PID应用案例    表3-8    PID参数的设置     参数代码     功能简述     设定数据     P701     数字输入1的功能     1（5号端子为启动信号）     P756     ADC的类型     1（带监控的单极性电压输入）     P2200     允许PID控制器投入     1（使能PID）     P2253     PID设定值信号源     2250（已激活的PID设定值）     P2240     PID-MOP的设定值     10. 00（PID-MOP的设定值）     P2264     PID反馈信号     755（模拟输入设定值）     P2265     PID反馈滤波时间常数     5（根据实际调整）     P2280     PID比例增益系数     0.5（根据实际调整）     P2285     PID积分时间     15（根据实际调整）
