变频器主电路“交-直-交”字样标记识别技术方法

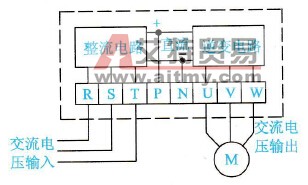

    1．组成方框图    现在的中、小容量的低压变频器基本都采用“交-直-交”变频方式，其主电路组成方框图如图13-2所示。
    图13-2    低压变频器主电路组成方框图    2．信号处理方法    变频器主电路的输入端R、S、T输入的是频率固定的三相交流电，该电压经全波整流电路整流为直流电压后，提供给逆变电路，由该电路逆变为频率与电压可以任意调整的三相交流电，该电压从U、V、W端输出，作为三相异步电动机的变频低压。    由此可见，在变频器的输入与输出端之间，经历了“交流-直流-交流”的处理过程，故称为“交-直-交”变频，主电路上标有的“交-直-交”字样，就是这种含义。
