6SE70变频器调试案例

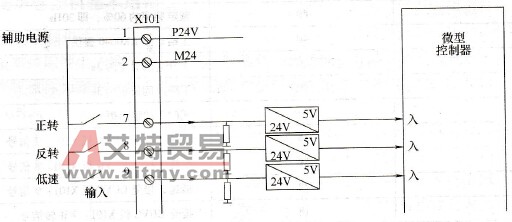

    某6SE70变频器的控制回路接线如图8-16所示，高速时50Hz，低速时30Hz，电动机铭牌参数为额定电流9. 8A，额定转速1440r/min，现进行高低速控制。
    图8-16    6SE70变频器的高低速控制    具体参数设置见表8-7。    表8-7    具体参数设置     参 数     值     说 明     恢复默认值  P053     7  允许CBP+ PMU+ PC修改参数  P060     2  固定设置，参数恢复到默认值  P366     0  PMU控制  P970     0  起动参数复位     简单参数设置（设定电动机，控制参数）   P060     3  简单应用参数设置  P095     10  IEC电动机  P100     1  V/f开环控制  P101     380  电动机额定电压(v)  P102     9.8  电动机额定电流(A)  P107     50  电动机额定频率( Hz)  P108     1440  电动机额定速度( r/min)  P368     2  固定输入+端子控制  P370     1  启动简单应用参数设置  P060     0  结束简单应用参数设置     系统参数设置  P060     5  系统参数  P115     1  自动计算电动机参数  P060     1  退出后判断参数设置的合理性     补充参数设置  P401     100  额定频率运行，即50Hz  P402     60  额定频率的60%，即30Hz  P443     40  主给定由KK0040提供  P462     3  上升时间设定为3s  P464     3  下降时间设定为3s  P554     619  或门1的输出值  P571     18  正转，接受CUVC板X101：7信号  P572     20  反转，接受CUVC板X101：8信号  P580     22  低速，接受CUVC板X101：9信号  U239.01     18  接受CUVC板X101：7正转信号  U239. 02     20  接受CUVC板X101：8反转信号  U239. 03     0  或门，不用则设置为零  U950. 90     2  设定或门U239的采样时间
