6SE70变频器CUVC板各个端子的设定

    输入／输出端子的设定：6SE70系列变频器的CUVC板共提供了9个输入／输出端子，其中前4个属于双向开关量端子，既能做输入用也能做输出用；后3个仅能做输入端子来使用，如图8-12所示。    4个双向开关量端子分别由参数P651，P652，P653，P654进行控制。当参数值设置为0时，作为输入端子来使用，且外部输入的信号值分别存入BO010，B0012，B0014，B0016中，经过逻辑取反后的值分别存入BO011，B0013，B0015，B0017中。当参数值设置为其他值时，该端子作为输出端子来使用，其所设置的值为位地址，输出值为该地址的值。如当P651=106，则读取B0106的值，即有故障时X101：3端子输出信号为高电平。    3个开关量输入端子的值分别存入B0018，B0020，B0022中，经过逻辑取反后的值分别存入B0019，B0021，B0023中。

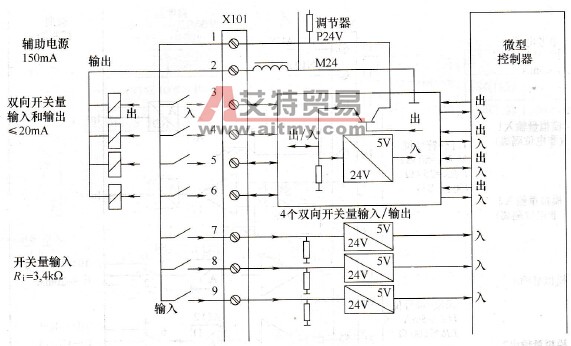

    图8-12    开关量输入输出开关示意
