6SE70变频器常见的BiCo连接方式

    BiCo系统是用于描述功能块间建立连接的术语，它借助于开关量连接器和连接器进行复杂系统的构建。图8-9所示为常见的可连接方式和不可连接方式。    从图8-9中可以看出，单字长（16位）或双字长（32位）连接器两者之间可以转换，其转换规则按表8-3模式进行调整。

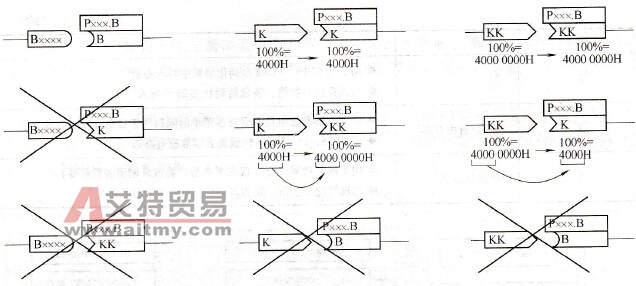

    图8-9    可能和不可能的BiCo连接    表8-3    转换模式
    单字连接器相互连到     单字连接器参数     值保持不变     双字连接器参数     值转成高字，低字用0000H填满     双字连接器相互连到     单字连接器参数     值从高字转出，低字删去     双字连接器参数     值保持不变     显然，当双字连接器内连到单字连接器参数时，信号分辨率将从32位变成16位；如果低字断掉，双字连接器的低16位信息将丢失。
