日常维护变频器测量其主电路绝缘电阻值的技术

    1．测量前的准备    测量变频器主电路的绝缘电阻值时，必须将所有进线端(R、S、T)与出线端(U、V、W)均连接在一起，如图13-3所示，并确认无误后，再进行绝缘电阻值的测量。

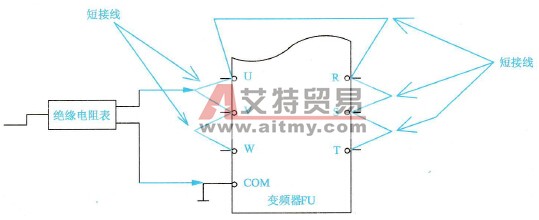

    图13-3    测量变频器主电路的绝缘电阻值时短接链接方法    2．测量方法    测量变频器主电路的绝缘电阻值时，不要采用绝缘电阻表或其他有高电压的仪表进行测量，一般可以采用万用表的高电阻挡来进行测量。通常与地之间测得的绝缘电阻值应为∞，否则说明其绝缘不良。
