避免尖峰电压对变频器系统电动机产生影响的技

来源:艾特贸易2017-06-04

简介1 .常用处理方法 为了防止电动机线圈的绝缘过早老化或引起电动机、变频器的损坏,通常可以提供加接输出电抗器的方法来减小在电动机端脚上的高次谐波冲击电压。对于 PWM 类型的

    1.常用处理方法    为了防止电动机线圈的绝缘过早老化或引起电动机、变频器的损坏,通常可以提供加接输出电抗器的方法来减小在电动机端脚上的高次谐波冲击电压。对于PWM类型的变频器,还应在电动机的电压输入侧加装如图15-3所示的滤波器。

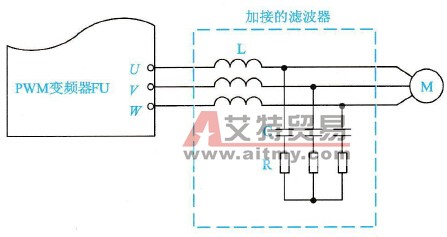

在电动机的电压输入侧加装滤波器的方法
    15-3    在电动机的电压输入侧加装滤波器的方法    2.需要说明的问题    当变频器与电动机之间的电缆线较长时,加装输出电抗器虽然可以减小负荷电流的峰值,但输出电抗器不能减小电动机端脚上的瞬变电压峰值。因此,一定要尽量缩短变频器与电动机之间的电缆线的长度。
