变频器常用场效应管概述

    场效应晶体管(Field Effect Transistor，FET)通常简称为场效应管，是一种高输入阻抗的电压控制型半导体器件，在电路中的文字符号用字母“V”或“VF”、“VT”表示，旧标准用“FET”表示。图1-13所示为部分常用场效应管的外形。

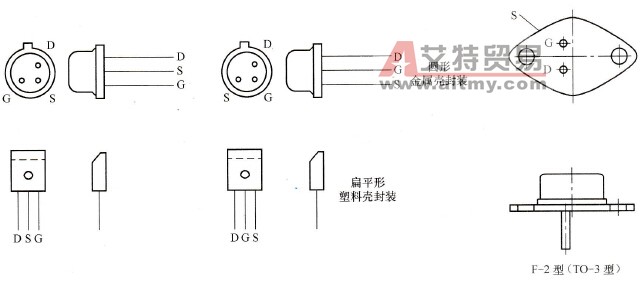

    图1-13    部分常用场效应管外形示意图    场效应管也是一种三极管，这3个电极，分别叫源极（S，与普通三极管的发射极相似），栅极（G，与普通三极管基极相似）和漏极（D，与普通三极管集电极相似）。
