简介它们的电路符号如图 1-19 (a) 与 (b) 所示。由于大功率 IGBT 内部 c 、 e 极间通常内接快恢复二极管 (FRD) ,故这类管子的电路图形符号如图 1-19 (c) 与 (d) 所示。 从图 1-19 中可看出, IGBT 有

    它们的电路符号如图1-19 (a)(b)所示。由于大功率IGBT内部ce极间通常内接快恢复二极管(FRD),故这类管子的电路图形符号如图1-19 (c)(d)所示。    从图1-19中可看出,IGBT有三个电极,其中的G为栅极,c为集电极,e为发射极。
绝缘栅双极晶体管电路图形符号

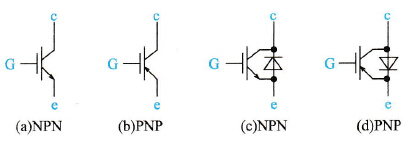

    1-19    绝缘栅双极晶体管电路图形符号
