变频器中的场效应管驱动电路的工作原理

来源:艾特贸易2017-06-04

简介图 1-17 所示为变频器中场效应管的典型驱动电路,其基本工作原理简述如下。 (1) 驱动信号 U1 为 + 当驱动信号 U1 为 + 时,晶体管 VT1 导通, VT2 截止,则 VT3 管的 G 、 S 之间加入正向栅压

    1-17所示为变频器中场效应管的典型驱动电路,其基本工作原理简述如下。    (1)驱动信号U1为“+    当驱动信号U1为“+”时,晶体管VT1导通,VT2截止,则VT3管的GS之间加入正向栅压,使VT3管导通。    (2)驱动信号U1为“-    当驱动信号U1为“-”时,晶体管VT1截止,VT2导通,则VT3管的GS之间加入反向栅压,使VT3管截止。

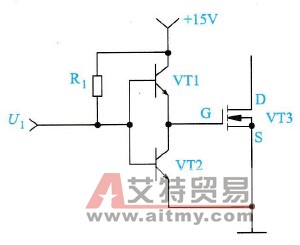

变频器中场效应管的典型驱动电路
    1-17    变频器中场效应管的典型驱动电路
