变频器常用电力晶体管组成及其特点
来源:艾特贸易2017-06-04
简介电力晶体管又称为大功率晶体管或双极晶体管,简称 GTR 或 BJT ,是一种由两个或多个晶体管复合而成的复合型晶体管(达林顿管)。通常多以模块封装方式出现,图 1-1 所示为 GTR 的单

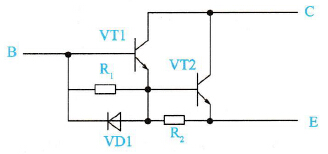

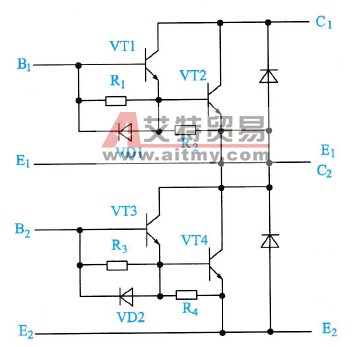

电力晶体管又称为大功率晶体管或双极晶体管,简称GTR或BJT,是一种由两个或多个晶体管复合而成的复合型晶体管(达林顿管)。通常多以模块封装方式出现,图1-1所示为GTR的单复合管模块内部典型电路,图1-2所示为GTR的双复合管模块内部典型电路。 图1-1 GTR的单复合管模块内部典型电路 1.变频器中使用的单GTR的构成特点 从图1-1中可以看出,晶体管VT1与VT2复合后的集电极作为GTR模块的C极;复合后的发射极作为GTR的E极,复合后的基极作为GTR的基极。 2.变频器中使用的双的构成特点 由于电力晶体管在变频器中主要用于逆变桥,故生产厂家通常又将两个GTR集成在一起,制成双复合管模块方式,其内部典型结构如图1-2所示。也有将六个GTR集成在一起,制成六管式GTR模块。
图1-2 GTR的双复合管模块内部典型电路 另外,由于在变频器的逆变电路中,各逆变管的输出端通常总需要反向并联一只二极管,故在GTR模块的旁边,也已经将反向并联的二极管集成到模块内部。
