变频器中晶闸管电路图形符号识别技术方法
来源：艾特贸易2017-06-04
简介普通晶闸管电路图形符号及结构和等效电路如图 1-27 与图 1-28 所示。普通晶闸管是有 PNPN4 层半导体材料构成的三端半导体器件， 3 个引出端分别为阳极 (A) 、阴极 (K) 和门极 (G) ，图 1
普通晶闸管电路图形符号及结构和等效电路如图1-27与图1-28所示。普通晶闸管是有PNPN4层半导体材料构成的三端半导体器件，3个引出端分别为阳极(A)、阴极(K)和门极(G)，图1-27所示是其电路图形符号。

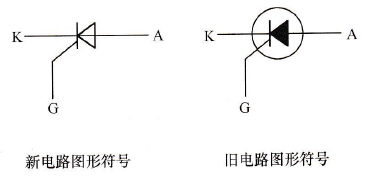

图1-27 普通晶闸管电路图形符号
