变频器常用智能模块组成特点
来源:艾特贸易2017-06-04
简介1 .智能模块含义 所谓智能模块,就是将与逆变配套的驱动电路、检测和保护电路以及某些接口电路等与功率模块均组合在一起的功率集成模块,通常采用字母 IPM 来表示。 图 1-25 是一

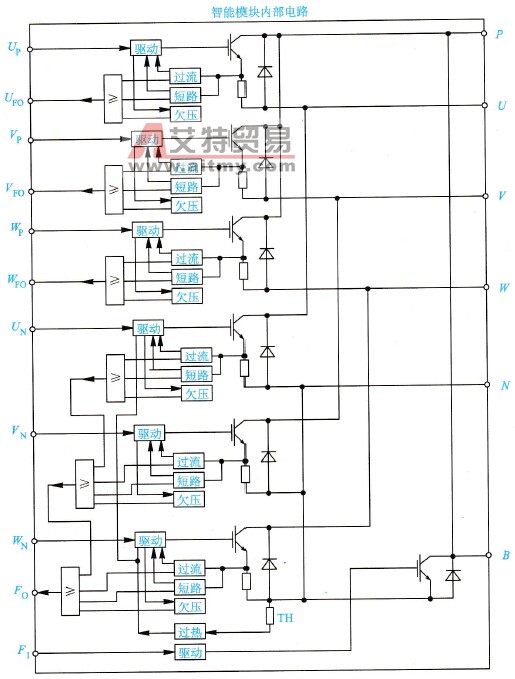

1.智能模块含义 所谓智能模块,就是将与逆变配套的驱动电路、检测和保护电路以及某些接口电路等与功率模块均组合在一起的功率集成模块,通常采用字母IPM来表示。 图1-25是一种典型的智能模块的内部电路方框图,主要由控制电路与输出电路两大部分组成。 2.控制电路 在控制电路一侧,Up、Vp、Wp是和直流电路正端连接的各个IGBT的控制信号输入端;UFO、VFO、WFO是这些逆变管的保护信号输出端;UN、VN、WN则是和直流电路负端连接的各个IGBT的控制信号输入端;FO是它们共同的保护信号输出端;F1为信号输入端。 3.输出电路 在输出电路一侧,P为直流电源“+”端,N为“-”端;U、V、W为三相交流电压输出端;B为外接制动电阻器的接线端,由图1-25内部电路可知,该模块内部除了包含完整的逆变电路外,也将制动单元及其驱动电路均集成在一起了。 4.变频器中使用的智能模块的特点 (1)内含过热保护功能 如图1-25所示,智能模块中的过热保护电路用于保护IGBT和续流二极管不致过热损坏。一旦二极管的结温过高,过热保护电路就会动作,并输出控制信号去进行报警,从而大大提高了保护的灵敏度。 图1-25 典型的智能模块的内部电路方框图 (2) 内含多种保护电路 智能模块中除了过热保护电路外,还具有过流保护、短路保护、欠电压保护等电路,由于其检测均在模块内部进行,故十分方便,也大大提高了检测灵敏度和准确度,检测电路的功耗也有所减小。 (3)驱动可罪 由于驱动电路集成在智能模块中,不必进行外接,故在电路匹配方面可以做得十分完美。加之,驱动电路与IGBT之间的距离很短,故而大大提高了其工作可靠性。
