选择变频器时,确定变频器损耗的技术方法

来源:艾特贸易2017-06-04

简介1 .变频器的损耗 由以上公式可以看出,变频器的效率取决于变频器内的损耗。而变频器的损耗主要出在逆变、整流和控制电路,逆变部分约占变频器总损耗的 50% ,整流部分约占变频

    1.变频器的损耗    由以上公式可以看出,变频器的效率取决于变频器内的损耗。而变频器的损耗主要出在逆变、整流和控制电路,逆变部分约占变频器总损耗的50%,整流部分约占变频器总损耗的40%,而控制部分仅占约10%    在上述各种损耗中,逆变电路与整流电路的损耗量会随负载电流的不同而发生变化。其他损耗和负载电流的变化无关,是一定值。    2.需要说明的问题    以控制电路为主体的损耗不受变频器容量所左右,故小容量的变频器效率要比大容量变频器的低。变频器电路中各部分电路的损耗所占整个损耗的比例如图4-1中所示。

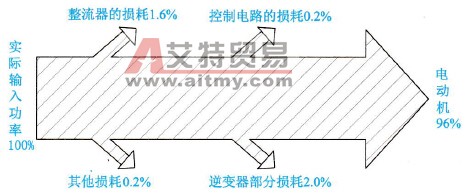

变频器电路中各部分电路的损耗所占整个损耗的比例示意图
    4-1    变频器电路中各部分电路的损耗所占整个损耗的比例示意图
