变频器常用IPM变频功率模块组成特点
来源:艾特贸易2017-06-04
简介变频器中的集成功率逆变器,大多以组件出现,通常是由集成电路功率开关组成的,又称为变频模块,简称 IPM 模块, IPM 模块铝底基板为绝缘类型,图 1-23 所示为 IPM 变频功率模块内部

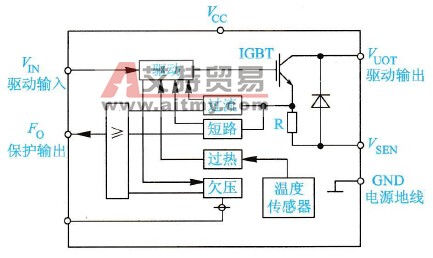

变频器中的集成功率逆变器,大多以组件出现,通常是由集成电路功率开关组成的,又称为变频模块,简称IPM模块,IPM模块铝底基板为绝缘类型,图1-23所示为IPM变频功率模块内部电路典型方框图。不同的IPM模块,根据其功能的需要,内部电路与输出引脚的数量也有差别。但它们的主要引脚功能,如驱动输入引脚、驱动输出引脚、正与负电源引脚基本上是相同的,区别仅在保护电路引脚上。 图1-23 IPM变频功率模块内部电路典型方框图
