简介现在变频器中使用的绝缘栅双极晶体管均以模块的方式出现,这主要是生产厂家为了使用方便,而将分立元器件方式的多个 IGBT 组合在一起而形成的。根据组合 IGBT 的数量不同而有多种

    现在变频器中使用的绝缘栅双极晶体管均以模块的方式出现,这主要是生产厂家为了使用方便,而将分立元器件方式的多个IGBT组合在一起而形成的。根据组合IGBT的数量不同而有多种,其中,以双管式IGBT模块与六管式IGBT模块应用较多。    1.双管式IGBT模块    变频器中使用的绝缘栅双极晶体管双管式IGBT模块内部典型结构如图1-21所示。
双管式IGBT模块内部典型结构
    1-21    双管式IGBT模块内部典型结构    2.六管式IGBT模块    变频器中使用的绝缘栅双极晶体管六管式IGBT模块内部典型结构如图1-22所示。

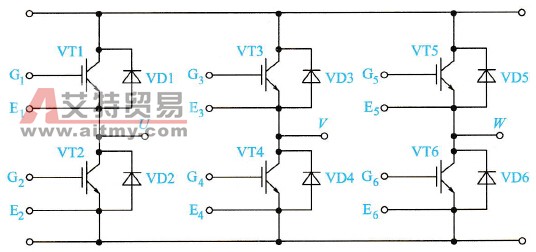

六管式IGBT模块内部典型结构
    1-22    六管式IGBT模块内部典型结构
