变频器内部整流电路中多只电容器并联使用的特

来源:艾特贸易2017-06-04

简介1 .并联电容器的原因 由于变频器内部整流电路的工作电压较高,而电解电容器的耐压一般较低,最大也只有 450 V ,而三相 380 V 的交流电压,经全波整流后的直流电压峰值可达 537 V ,

    1.并联电容器的原因    由于变频器内部整流电路的工作电压较高,而电解电容器的耐压一般较低,最大也只有450 V,而三相380 V的交流电压,经全波整流后的直流电压峰值可达537 V,平均值电压也会达到513 V。因此,滤波电容器通常只得采用两个(或两组)电解电容器串联后来使用,以增大电容器的耐压。同时,为了增大电容器的电容量,改善滤波效果,通常是先把若干个电解电容器并联成一组,然后再将两组电容器串联起来接入电路,其典型连接方式如图3-11所示。

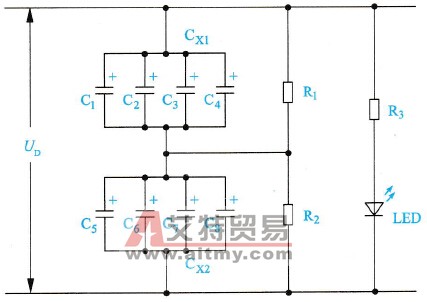

点解电容器并联后再串联与均压电阻器进行连接的方式
    3-11    点解电容器并联后再串联与均压电阻器进行连接的方式    2.并联电阻器的作用    由于多个并联电容器之间的电容器不可能完全一样,特别是电解电容器,电容量的离散性较大,多个电容器并联以后,两组电容器的电容量之间的差异较为明显。电容器串联以后,两个电容器组上的电压分配就可能出现不均衡,由此就有可能造成两组电容器的使用寿命不一致。    为了使电容器组上的电压分配得到均衡,通常是在两个电容器组的两端分别并联电阻值相同的均压电阻器R1R2,如图3-11所示。    3.电压分配均衡电阻器均衡原理    3-11中的CX1C1C4并联电容器的容量,CX2C5C8并联电容器的容量,IC1CX1这组电容器的总充电电流,IC2CX2这组电容器的总充电电流。均衡电阻器的均衡原理简述如下。    ①如果电容器组CX1的电容量小于电容器组CX2的电容量,就会使电容器组CX1两端电压UD1大于电容器组CX2两端电压UD2,这将导致IC2大于IC1。也就是说,CX2上的充电电流较大,由于均压电阻器R1R2的作用, UD2有所提高,从而使UD1UD2趋于均衡。    ②由于均压电阻器的电阻值可以做得比较精确,由此就可以保证两组电容器组的均压效果,延长电容器的使用寿命。
