变频器电压型逆变器电流控制方式及其特点

    变频器中电压型逆变器，采用电流控制方式时，逆变器部分采用IPM模块、电力晶体管GTR、GTO晶闸管（可控晶闸管）、IGBT（绝缘栅双极型晶体管）时，其主电路的典型构成方式简图与图3-2 (a)基本相同，当需要再生时的电路如图3-3 (b)所示。这类控制方式的逆变器，其相应快，功率因数高。

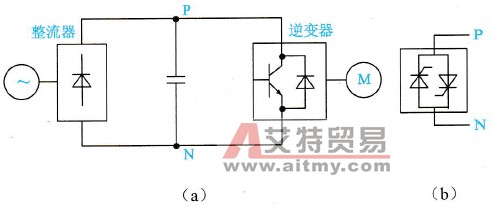

    图3-2    变频器电压型逆变器电压控制方式时主电路的典型构成方式简图

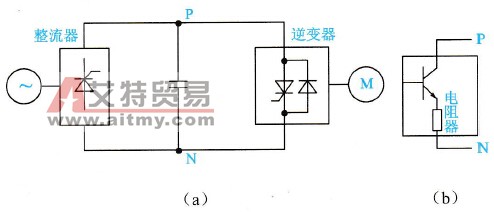

    图3-3    变频器电压型逆变器电压控制方式采用晶体管时的主电路的典型构成方式简图
