变频器主电路的基本构成与作用

    1．基本构成    “交流→直流→交流”处理方式的变频器，其内部主电路基本构成简图如图3-1所示，主要是由整流与逆变电路两个部分组成的。    2．整流滤波电路    整流滤波电路如图3-1中的上部电路。主要由VD1～VD6、C1与C2等组成。该电路的作用是将R、S、T端输入的、频率固定的三相交变电压，经三相整流桥（由VD1～VD6二极管构成）进行全波整流成为直流电压UD。    电容器C1与C2为滤波作用，用于将整流电路整流后输出的直流不稳定电路进行滤波后，以使提供给后级电路的直流电源中的纹波最小。

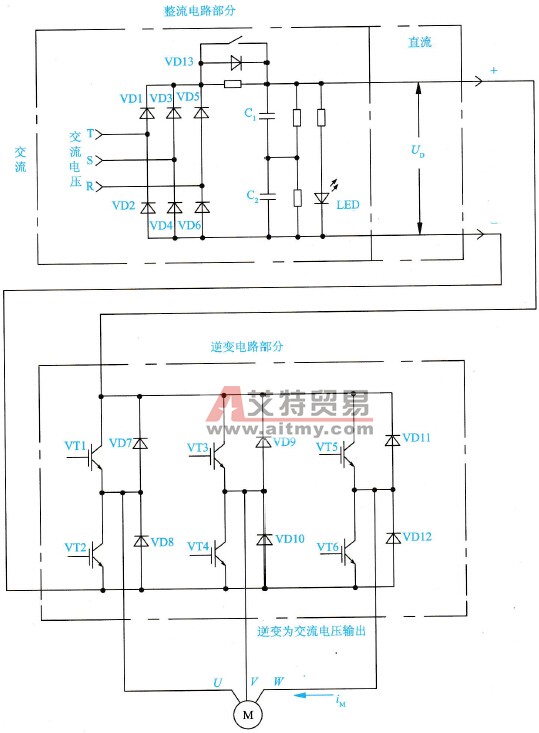

    图3-1    变频器内部主电路基本构成简图    3．逆变电路    逆变电路如图3-1中的下部电路。主要由VT1～VT6共6只IGBT（绝缘栅晶体管）、VD7～VD12等组成。该电路的作用是将前面整流滤波电路输出的UD直流电压，逆变成为频率和电压均可调的三相交流电压后，提供给电动机。
