通过功能参数设置选择变频器U/f线的技术方法

    变频器的U/f线，是通过功能参数的设置来实现的。以富士G11S系列型变频器为例，变频器的U/f线功能参数的设置方法说明如下。    (1)自动转矩提升特性设置    富士G11S系列型变频器的F09参数含义为“转矩提升1”，如果将其设置为“0.0”，则变频器就会执行自动调整恒转矩负载的转矩提升值，使其在图4-9所示#2.0曲线与#20.0曲线的U/f线之间自动进行调整变化。该图中的#2.0标注的U/f线，表示由参数F09设置为2.0时的曲线，其他有前缀“#”的含义与此相同。

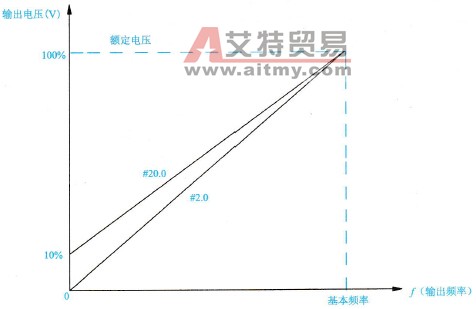

    图4-9    #20曲线与#20.0曲线的U/f线示意图    (2)二次方律递减转矩负载    对于二次方律递减转矩负载，如风机、离心式水泵等，参数F09设定在0.1～0.9之间，如图4-10所示（图中仅画出了#0.1与#0.9两条曲线）。由于设定值是按0.1的间隔递增的，故可以有9条U/f线可以选择。实际设置时，可以先取小值，然后根据实际情况进行修改，如转矩不足，再逐渐增大，以防出现低频过激励或启动时跳闸。

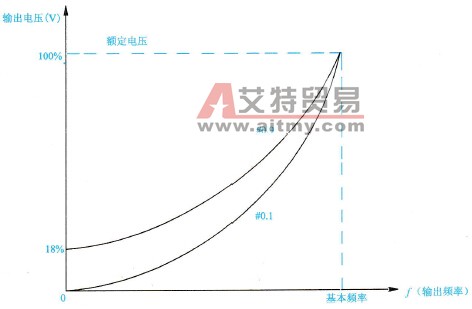

    图4-10    #0.1曲线与#0.9曲线的U/f线示意图    (3)恒转矩特性负载    对于恒转矩特性负载，又不准备使用自动转矩提升功能，此时参数F09可以设定在2.0～20.0之间某值，如上述的图4-9所示。此时共有180条U/f线可供选择。实际设置时，也是先取小值，然后根据实际情况进行修正。    (4)负载介于二次方律递减转矩负载和恒转矩特性负载之间    如果使用的负载介于二次方律递减转矩负载和恒转矩特性负载之间，则参数F09可以在#1.0～#1.9之间选择，如图4-11所示，共有10条U/f线可供选择。

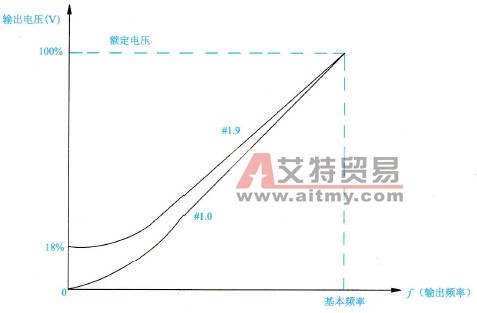

    图4-11    #1.0曲线与#1.9曲线的U/f线示意图    (5)需要说明的问题    有的变频器则可以把U/f线设置为折线方式，把它们的中间电压与中间频率设定好以后，这两个U/f线上的对应点即为曲线的转折点。
