变频器输入与输出保护电路中是否需要设置输入

    变频器输入与输出保护电路中是否需要设置输入电抗器，应根据所使用变频器的情况及其周围环境的情况进行确定，一般应从以下三个方面来考虑。    1．供电容量方面    ①在变频器设置场所提供给变频器使用的电源容量和变频器容量之间的比值大于10：1时。    ②在变频器设置场所提供给变频器使用的电源容量在600 kVA及其以上，且变频器安装的位置距离大容量电源在10m以内。    ③图6-2为根据变频器设置场所提供给变频器使用的电源容量与变频器容量之间的关系，根据该图也可以查出是否需要设置输入电抗器。

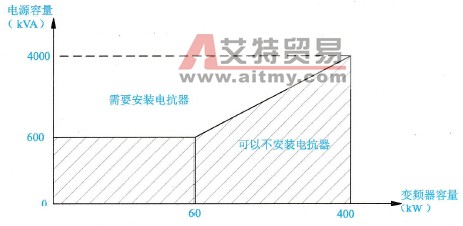

    图6-2    变频器使用的电源容量与变频器容量之间的关系    2．三相电源不平衡    在变频器使用的三相交流电源电压不平衡率大于3%时的场所，变频器的输入端就必须设置输入电抗器。电源电压的不平衡系数K可以按以下公式计算得到    K=[(Umax - Umin)/Up]×100%式中 Umax——电源最大一相的电压值，单位V。    Umin——电源最小一相的电压值，单位V。    Up——三相电源的平均电压，单位V。    3．其他方面    ①如果变频器使用的电源进线还有其他晶闸管整流装置与变频器共同使用同一进线电源时，就需要安装电源输入电抗器。    ②如果变频器使用的电源进线端连接有通过开关切换以调整功率因数的电容器装置的场合，为了减少浪涌电流对变频器的冲击，就需要安装电源输入电抗器。
