选择与罗茨鼓风机配套变频器的技术方法

    1．应用方式    罗茨鼓风机是一种容积式鼓风机，具有输出风压高等特点，大多应用于污水处理场的排气槽，其实际应用方式如图5-3所示。图中的B为泵，M为罗茨鼓风机。

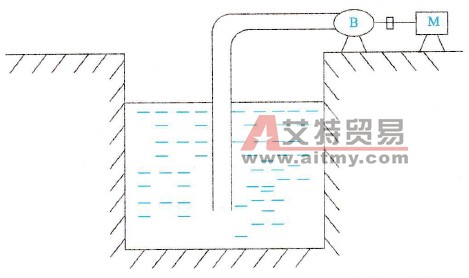

    图5-3    罗茨鼓风机应用于污水处理场的排气槽示意图    2．选择要点    根据图5-3所示安装位置，泵的输出压力基本一定，输出的风量与转速成正比例关系。因此，从电动机的角度来看，其转矩特性近似为恒转矩特性。在风量增大时，配管的压力损失、水中空气吹出部分的压力损失增大，有20%左右与转速有关，不是保持横定的。在20%额定转速范围内，如图5-4所示，转矩特性转速不可调节。

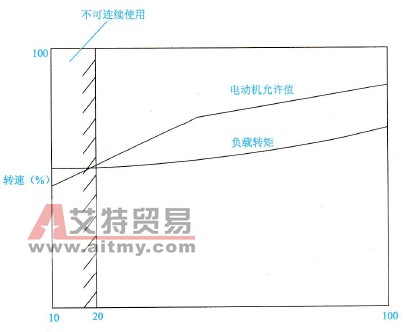

    图5-4    罗茨鼓风机转速与负载转矩之间的特性    因此，在选择与罗茨鼓风机配套的变频器时，所选变频器的额定容量应比电动机的额定容量大20%，且转速调节在额定转速20%以上进行。
