变频器输入与输出电路中输出侧电源滤波器参数

    1．典型电路    在变频器输入与输出保护电路中，输出侧电源滤波器的典型结构如图6-4所示。该电路中的输入端接变频器电源，输出端接电动机。

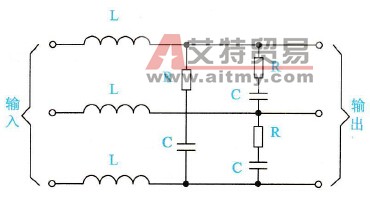

    图6-4    输出侧电源滤波器的典型结构图    2．元器件参数的选择    在变频器输入与输出保护电路中，输出侧电源滤波器的典型结构图6-4中，各元件的参数参考的选择值分别为电容器C=1000 pF；电感器L=2 mH，R=0.5 MΩ。
