安装变频器周围对环境温度的基本要求

    变频器运行中周围温度的容许值多为-10℃～+50℃或0～+40℃等，在一般的电气控制室内使用基本无问题。    (1)上限温度    ①对于单元型装入配电柜内或控制盘内等使用时，考虑柜内预测温升10℃，则上限温度多定为50℃。    ②变频器为全封闭结构、上限温度为40℃的壁挂式单元型装入配电柜内使用时，为了减少温升，可以装设选用件通风管或者去掉单元外罩等。    (2)下限温度    变频器安装位置周围环境温度的下限值多为0℃或-10℃，以不会出现结冻现象为基本原则。    (4)不得靠发热元器件安装    变频器的工作温度应控制在40℃以下，并严格遵守产品说明书的安装要求，绝对不允许在环境温度较高或把发热元器件紧靠变频器的底部安装。在环境温度大于40℃的情况下，每上升5℃，其运行功率应下降30%左右。    (3)温度测量方法    变频器所在位置的环境温度在-10℃～+40℃时，测试环境温度的点应在距离变频器约50 mm处，如图8-1所示。

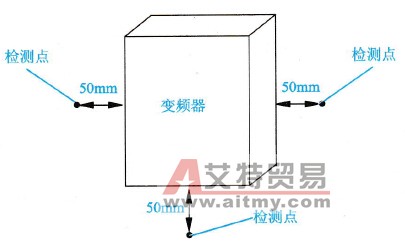

    图8-1    测试变频器环境温度的点示意图
