变频器输入与输出电路中输入侧电源滤波器参数

    1．典型电路    在变频器输入与输出保护电路中，输入侧电源滤波器的典型结构如图6-3所示。该电路中的电源输入端接电源，电源输出端接变频器。    2．元器件参数的选择    在图6-3所示的变频器输入与输出保护电路输入侧电源滤波器的典型结构中，各元件的参数参考的选择值分别为    ①电容器：C1= C2=0.47μF，C3=1000 pF;    ②电感器：L1=3 mH，L2=100 μH。

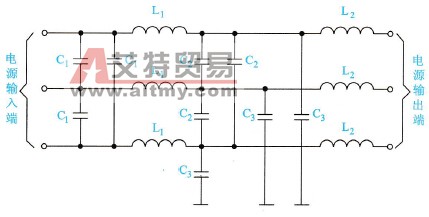

    图6-3    输入侧电源滤波器的典型结构图
