变频器主电路中各接线端子功能的识别技术方法

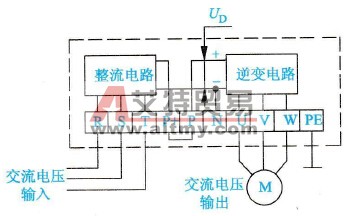

    (1)主电路接线端子的排列方式    典型的变频器的主电路接线端子的排列方式大都与图8-13所示类似，各接线端子的功能说明如下。

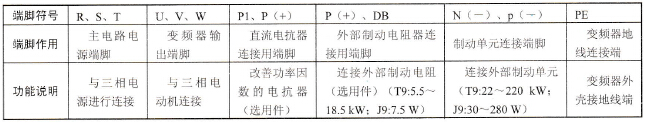

    图8-13    典型的变频器的主电路接线端子的排列方式    ①R、S、T为变频器的交流电压输入端，与三相电源电压连接。    ②U、V、W为变频器的控制电压输出端，与电动机连接。    ③P、N为整流滤波后的直流电路的+、-极端。    ④P+为整流桥输出的正电压十端，出厂时P+端与P端之间采用一块铜片短接。如需要接入直流电抗器DL时，则应拆去铜片，将DL连接在P+端与P端之间即可。    ⑤PE为接地线端。    (2)举例说明    表8-4为JP6C-T系列变频器主电路与接地端脚功能说明，供识别变频器主电路端脚时参考。    表8-4    JP6C-T系列变频器主电路与接地端脚功能识别方法
