安装变频器配电柜尺寸的确定技术方法

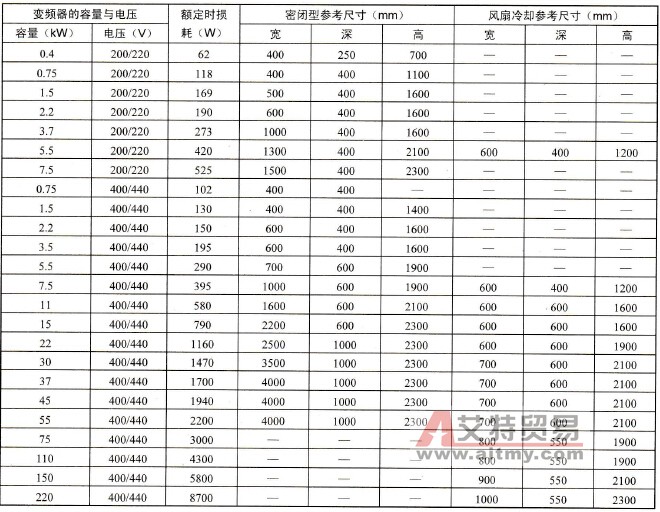

    设计安装变频器的配电柜或电气室、设置变频器的安装场所等，首先就要考虑变频器散热问题，以保证变频器的工作温度维持在其允许的范围内。    如果不能将变频器周围的温度限制在其允许温度以下时，就要采取一定的降低周围温度的方法，使其工作在允许温度范围内，尤其是应该防止配电柜发热。    1．变频器发热引起配电柜温升的确定    变频器发热引起的配电柜温度升高通常可以采用以下公式计算得到    △t= (P1+P2)/(K1S+K2V)式中△t-配电柜升高的温度，单位为℃;    P1-变频器产生的损耗，单位为W;    P2-装设的其他器件产生的损耗，单位为W;    S-配电柜的散热面积，单位为m²；    K1-配电柜的结构和材料决定的常数，约为6；    K2-由空气的比热决定的常数，通常约为20；    V-换气风量，单位为m³/min。    2．配电柜尺寸    当得到变频器发热引起的配电柜温度升高数据△t以后，该数据必须满足以下关系式    △t≤Tu-Ta式中TU-变频器容许的上限周围温度，单位为℃；    Ta-配电柜周围温度的最大值，单位为℃。    如果设配电柜的温升为10℃，周围温度为40℃，根据公式△t=(P1+P2)/(K1S+K2V)求得的配电柜尺寸如表7-2所示。    表7-2    常用安装变频器的配电柜的尺寸
