变频器安装时散热问题的处理技术方法

    1．多台柜式横向排列安装变频器时散热的处理方法    在安装变频器时，如果需要在一个控制柜内安装两台或两台以上的变频器，应尽量并排（横向排列）安装，如图8-2所示。    2．多台柜式纵向排列安装变频器时散热的处理方法    如果一定要采用纵向排列方式安装，则应在两台变频器之间加一层隔离板，以防止下面变频器散发出的热风进入到上面的变频器中去，具体安装方法如图8-3所示。
    图8-2    控制柜内安装两台或两台以上的变频器横向排列方式示意图
    图8-3    控制柜内安装两台或两台以上的变频器纵向排列方式示意图    3．户外安装变频器时散热的处理方法    (1)户外控制柜结构    通常，变频器的调速控制柜安装地点一般要求尽量在室内，如必须安装在户外（例如油田的抽油机使用的变频器等）时，则要求控制柜应采用双层结构方式，如图8-4所示。

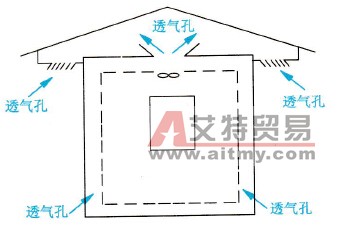

    图8-4    变频器户外调速控制柜结构式示意图    (2)户外控制柜要求    安装变频器的户外控制柜的要求是，既要能防止太阳光的直射，又可以防止雨水的浸入。在条件允许的情况下，在隔层之间，最好能采用强制风冷的方式。    (3)必须注意的问题    在户外安装变频器控制柜时，还必须注意当地冬季的最低温度范围。如果低于10℃的话，还应在控制柜内设置加热设备，最好采用能自动控制温度的设备。
