在连接变频器线路时，防止线路传播引起干扰的

    在变频器的干扰源中，线路引起的干扰往往是比较常见和较主要的途径，防止线路干扰的主要方法应根据使用的设备不同而不一样。    (1)大容量变频器    对于大容量的变频器，通常可以在其输入侧接上交流电抗器。    (2)小容量的变频器    对于小容量的变频器，通常可以在其输入侧加接输入滤波电路或隔离变压器。具体连接电路如图8-7所示。

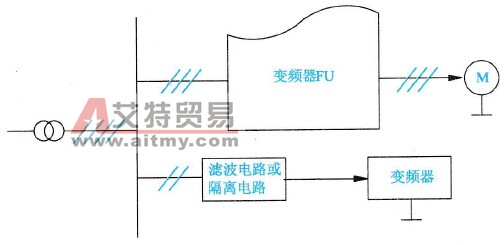

    图8-7    变频器输入侧加接输入滤波电路或隔离变压器示意图    ①加接输入滤波电路：加接的输入滤波电路结构如图8-8 (a)所示，该电路中的电容量应根据干扰程度的不同而确定，一般可以在0.47～2μF之间选择，电容器的耐压应≥1000 V。    ②加接隔离变压器：加接的隔离变压器结构如图8-8 (b)所示，该电路的抗干扰效果较好。

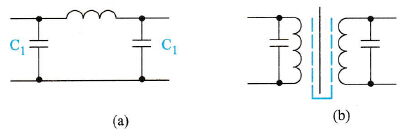

    图8-8    变频器输入侧加接的输入滤波电路或隔离变压器结构示意图
