应用变频器外接端子实现对电动机转速多挡控制

    在变频器的外接输入控制端脚中，通过对其有关引脚进行功能预置，就可以把若干个（一般为2～4个）输入端作为多挡（3～16挡）转速控制端。    (1)变频器多挡转速控制电路    图9-6所示为由变频器的三个输入端组成的电动机的多挡转速控制电路。当将输入端X1、X2、X3预置为电动机的多挡转速的控制信号输入端后，就可以由外接的继电器触点KA1、KA2、KA3的不同组合，输入7挡或8挡的转速信号。

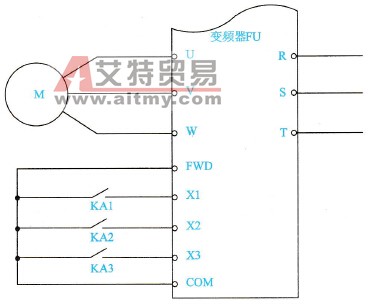

    图9-6    由变频器的三个输入端组成的电动机多挡转速控制电路    (2)多挡转速控制电路组成原理    在采用变频器组成的电动机多挡转速控制电路中，转速的切换是由变频器有关引脚外接的开关器件（继电器触点或电子开关等），通过改变这些输入端的不同状态及其组合方式来实现的，转速的档次是按二进制的顺序排列的。一般有一些规律。    ①两个输入端：如果采用变频器的两个输入端，就可以组合成3挡（0状态不计入状态时）或4挡（0状态计入状态时）的转速。    ②三个输入端：如果采用变频器的三个输入端，就可以组合成7挡（0状态不计入使用时）或8挡（0状态计入使用时）的转速。    ③四个输入端：如果采用变频器的四个输入端，就可以组合成15挡（0状态不计入使用时）或16挡（0状态计入使用时）的转速。    (3)必须注意的问题    在使用变频器的输入端时，如图9-6所示。由于输入的三个端子是任意选择的，而且每一个端子代表二进制数字中的一位。因此，在对三个输入端子进行预置成为多挡转速功能时，一定要注意它们的顺序。例如：    ①将X1预置为最低位。    ②将X2预置为中间位。    ③将X3预置为最高位。
