安川G7A变频器在起升机构上的应用
来源:艾特贸易2017-06-04
简介有一台起升机构,准备与一台安川 G7A 系列变频器配套应用。应用时,希望显示零速运行和停止、上升与下降功能,怎样设计其显示电路? 1 .继电器的连接思路 根据上述要求,将有关

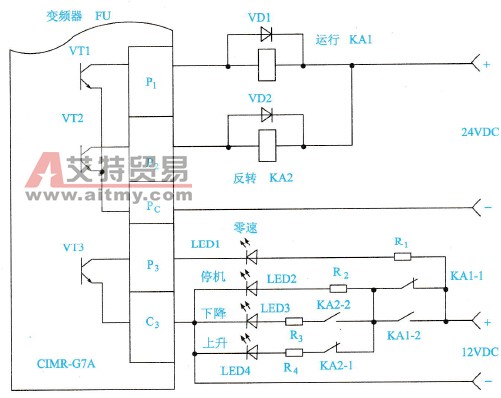

有一台起升机构,准备与一台安川G7A系列变频器配套应用。应用时,希望显示“零速运行”和“停止”、上升与下降功能,怎样设计其显示电路? 1.继电器的连接思路 根据上述要求,将有关端脚与显示元器件进行连接后的典型应用方式如图10-3所示。根据G7A系列变频器使用说明书中的介绍,发现其多功能信号输出端脚中,只有“运行中”的信号,没有停止中的信号;只有“反转中”信号,没有正转信号。所以,利用中问继电器的动合(常开)触点和动断(常闭)触点来进行区分。图10-3应用电路中的KA1为“运行中”继电器,KA2为“反转中”继电器。 图10-3 显示“零速运行”和“停止”、上升与下降功能的显示电路 2.变频器功能码的设置 ①把功能码H2-02预置为“0”,以使变频器输出端内部的开关晶体管VT1在变频器工作时导通。 ②把功能码H2-03预置为“1A”,以使变频器输出端内部的开关晶体管VT2在变频器反转控制时导通。 ③把功能码H2-04预置为“1”,以使变频器输出端内部的开关晶体管VT3在变频器零速控制时导通。 3.显示控制功能说明 当进行上述连接和功能码预置以后,变频器就可以根据预置信号的要求进行相应功能的显示了。 ①当变频器进入零速控制运行状态时,变频器内部的开关晶体管VT3就会导通,由此就会使发光二极管LED1导通发光,以示变频器处于零速控制运行状态。 ②当变频器进入停机控制状态时,变频器信号输出端脚P1无信号输出,KA1继电器线圈断电,由此就会使发光二极管LED2导通发光,以示变频器处于停机控制状态。 ③当变频器进入运行控制运行状态时,变频器内部的开关晶体管VT1就会导通,KA1继电器线圈得电吸合,其动断触点KA1-1断开后,发光二极管LED2断电熄灭,动合触点KA1-2闭合。此时,会出现以下两种情况。 · 如变频器正在进行上升(正转)控制,则变频器的P2端脚无信号输出,KA2继电器线圈断电,其动断触点KA2状态不变仍然处于复位状态,故此时上升指示发光二极管LED4导通发光,以示变频器处于上升控制状态; · 如变频器正在进行下降(反转)控制,则变频器内部的开关晶体管VT2导通,KA2继电器线圈得电吸合,其动断触点KA2-1断开,上升指示发光二极管LED4熄灭;而动合触点KA2-2闭合后,使下降指示发光二极管LED3导通点亮,以示变频器处于下降控制状态。
