采用变频器报警输出端脚实现断电控制保护功能

    (1)连接电路    在图9-11电路中，接触器KM是用于接通变频器供电电源的线圈，其主常开触点（图9-11中没有画出）串联在变频器的供电回路中，用于控制变频器的电源，另一组常开触点KM1为自锁触点。变频器报警控制信号输出端内部的动断（常闭）触点30B-30C串联在KM线圈的供电回路中。

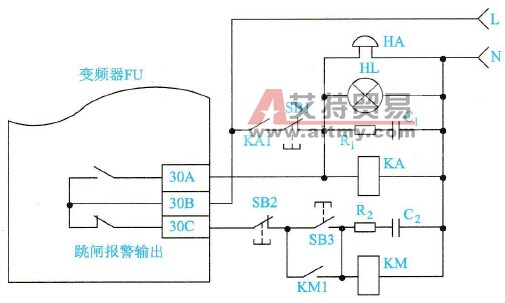

    图9-11    典型应用变频器报警控制信号输出端子的连接电路示意图    (2)工作原理    当变频器出现故障而跳闸时，触点30B-30C断开以后，切断了接触器KM线圈的供电，其主触点断开后，就自动切断了变频器的供电电源而停止工作，实现了故障保护。    (3)吸收回路    连接在接触器线圈KM两端的串联（电阻器R1、电容器C1）电路，组成了KM线圈与变频器内部跳闸触点的吸收回路，起保护作用。
