实现风机在现场与控制室均可以采用变频器进行

    1．连接电路    根据上述要求，先把变频器的多功能信号输入端脚X1与X2分别预置为升速端脚与降速端脚，如图10-5所示。再连接好其他电路。

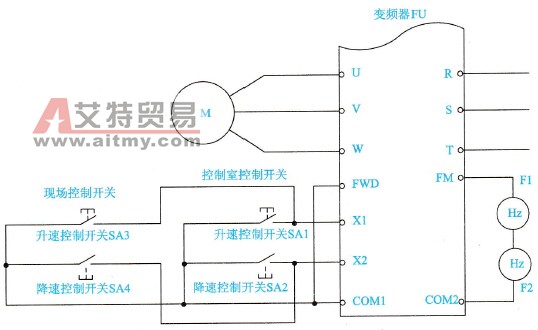

    图10-5    风机在现场与控制室均可以采用变频器进行调速功能电路    2．安装方法    ①在图10-5中，按钮开关SA1与SA3分别为控制室和现场使用的升速按钮开关，SA2与SA4分别为控制室和现场使用的降速按钮开关；FWD和COM1连接在一起，设定的运转方向为正转方式；F1与F2为两只频率检测表。    ②把SA1与SA2按钮开关和频率表F1安装在控制室操作盒内；SA2与SA4按钮开关和频率表F2安装在现场操作盒内。    这样，无论在现场，还是在控制室内，均可以很方便地对风机进行调速操作控制了。
