森兰SB80C变频器在自动扶梯上的典型应用技术方法

    某一自动扶梯，使用11 kW（四级）交流电动机传动，要求采用变频器（以森兰SB80C型变频器为例）后在无人乘坐时降低速度运转，有人乘坐时再平稳地加速到额定速度运转。    1．连接电路    根据上述要求，采用森兰SB80C型变频器实现的自动扶梯功能基本的连接电路如图10-4所示。

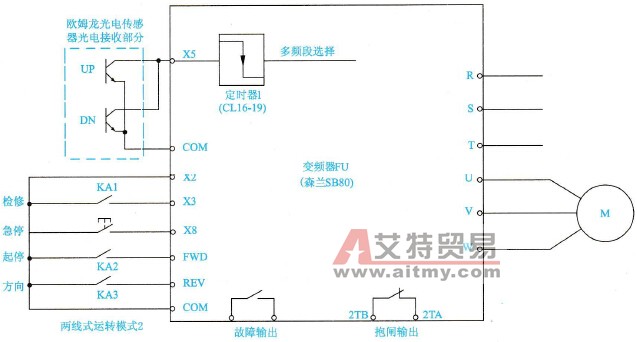

    图10-4    自动扶梯功能基本的连接电路图    2．应用说明    ①自动扶梯上、下两端的光敏接收信号是并联在变频器SB80C主控板的X5端子（将E1-04设置为00，取消内部软连接），再利用定时器1的下降沿延时功能（通过CL-17进行设置），将接收到的光敏信号下降沿延时，延时时间为：（t0+t1+t3），定时器的输出可以在变频器内部选择为多段频率选择（设置CL-19为01-04，具体参考E2与E7菜单相关内容）。    ②通过把X2端子接为有效状态，可以进行低速运行。X3端子有效时，可以使扶梯运行在检修频率，一般是额定运行速度的50%。X8为急停按钮开关，用于故障或突发事件发生时的紧急停机。    ③变频器的起停与方向控制，采用两线式运行模式2（E2-14），可进行并联使用，具体方法见SB80变频器用户手册。    ④变频器的故障输出：可以用来进行报警或声光指示。采用变频器运行中的信号输出可以用来作为抱闸信号。这两部分电路均是通过继电器触点来实现的，但继电器的触点形式应根据实际情况选用常闭、常开等形式。    3．功能码设置数据    实现自动扶梯上述功能时，对变频器的功能码设置方法与数据如表10-1中所示，供应用时参考。    表10-1    自动扶梯变频器的功能码设置方法与数据     功能名称     菜单组别     设定的值     参数含义说明    运行通道选择     A0-05     1     外部端子控制     电动机控制模式     A0-06     2     无PG矢量控制     电动机参数整定     A0-09     22     旋转自整定     定时器1     CL-16     58     X5     CL-17     001     下降沿延时     CL-18     10000 ms     延时时间的设定     CL-19     01     多段频率选择1     X1     E1-00     00     取消内部软连接     X5     E1 - 04     00     取消内部软连接     FWD/REV运转模式     E1-14 　 2     两线式运转模式2     抱闸输出     E2-05     01     变频器运行中     电动机方向锁定     F0-10     0     正反转均可     正反转死区时间(s)     F0-11     10 　-     电动机加、减速方式     F2-05     1     选择S曲线1     可编程S曲线       -      -     通过F2 -06 ~ 09可以设定时间
