变频器外接状态信号输出端脚的识别技术方法
来源：艾特贸易2017-06-04
简介1 ．状态信号输出的内容 状态信号输出端输出变频器的各种运行状态的信号。输出内容如运行信号、频率到达信号、频率检测信号等。 2 ．字母代号识别 图 11-1 所示中的 M1 、 M2 即为状
1．状态信号输出的内容 状态信号输出端输出变频器的各种运行状态的信号。输出内容如运行信号、频率到达信号、频率检测信号等。 2．字母代号识别 图11-1所示中的M1、M2即为状态信号输出端；图11-2所示中的RO11～RO13、RO21～RO23、RO31～RO33也为状态信号输出端，各输出端的具体输出内容，可以通过功能预置来设定，故通常称这些端子为多功能输出端。

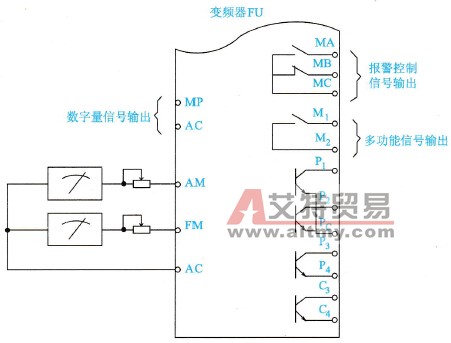

图11-1 安川系列变频器外接输出端子示意图
图11-2 ABB-ACS系列变频器外接输出端子示意图
