变频器外接报警输出端脚的识别技术方法

    虽然各种变频器的外形结构有‘些差别，但他们的外接输出端子大致可以分为报警输出端、测量信号输出端与状态信号输出端三种类型。    1．报警输出端的作用    报警输出端的作用是：当变频器出现问题而跳闸时，报警输出端将会有报警控制信号输出，以驱动报警电路产生报警声。    2．字母代号识别方法    各种不同类型变频器上的报警信号输出端的字母代号表示方法也不一样，如图11-1中的MA、MB、MC所示，而在图11-2电路中，则为R031、R032、R033所示。
    图11-1    安川系列变频器外接输出端子示意图

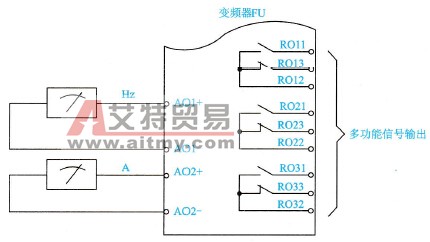

    图11-2    ABB-ACS系列变频器外接输出端子示意图
