变频器下垂功能的基本特点

    1．下垂功能特性曲线    变频器的下垂功能可以通过图11-16所示的曲线来进行比较说明。其中，图11-16 (a)所示为电动机在自然特性时的转速、转矩特性曲线，图11-16 (b)所示为电动机具有下垂特性时的转速、转矩特性曲线。    在图11-16所示的曲线中，n1是电动机M1的转速，其值较大，而n2是电动机M2的转速，其值较小。

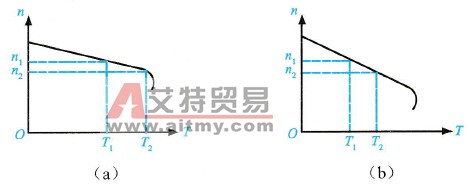

    图11-16    电动机自然与下垂功能的转速与转矩特性曲线示意图    比较电动机自然下垂工鞥的转速与转矩特性这两种曲线示意图可以看出有下垂功能可以自动调整负荷分配与下垂功能可以自动调整电动机的转速两个方面的特点。    2．下垂功能可以自动调整负荷分配    两台电动机的转速几乎相同时，有下垂特性曲线中的转矩差别（即T1与T2之间的距离）明显减小，两台电动机的负荷差异减小了，也就是说，下垂功能可以自动调整负荷分配。    3．下垂功能可以自动调整电动机的转速    当两台电动机的转速不一致时，转速较高的，负荷必然偏重，下垂特性就会使其转速迅速下降；相反，转速较低时，负荷必然偏轻，下垂特性就会使其转速迅速上升，结果是两台电动机的转速趋于一致，也就是说，下垂功能可以自动调整电动机的转速。
