变频器测量仪表的连接
来源：艾特贸易2017-06-04
简介对变频器主电路的电量进行测量时，各种测量仪表与变频器电路的连接方法如图 12-1 所示。图中的 AR 、 As 、 Ar 与 Au 、 Av 、 Aw 为动铁式电流表， VR 、 VS 、 VT 为动铁式电压表， WR 、
对变频器主电路的电量进行测量时，各种测量仪表与变频器电路的连接方法如图12-1所示。图中的AR、As、Ar与Au、Av、Aw为动铁式电流表，VR、VS、VT为动铁式电压表，WR、WT与WU、Ww为电动式功率表，VU、Vv、Vw为整流式电压表。

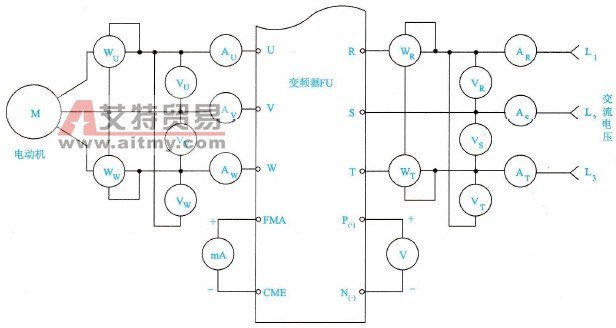

图12-1 各种测量仪表与变频器电路的连接
