测量变频器电量时数字式仪表正确性分析技术方

    1．数字式仪表的特点    数字式仪表中没有线圈，它是利用一系列频率固定的采样脉冲对被测量进行采样。每隔一段时间（例如50 Hz的一个周期或半个周期）计算一次采样结果的平均值，得到与被测量成正比例的数值，作为其测量结果。    2．测量变频器输出电压的结果分析    由于变频器的输出电压是通过改变占空比来调节其平均电压的，而数字电压表所输出的采样脉冲的宽度和频率是固定不变的。当采用其测量变频器的输出电压时，有时采样脉冲正好和输出电压脉冲重合，采样结果为直流电压值UD；有时采样脉冲和电压脉冲错开了，采样结果为0V。    由于变频器输出电压的占窄比是随给定频率与所预置的U/f比而变化的。当频率下降、输出电压减小时，电压脉冲的占空比减小，数字表采样到的次数减少，但每次采样到的电压值都是直流电压值UD，故测量结果偏大，如图12-13所示。

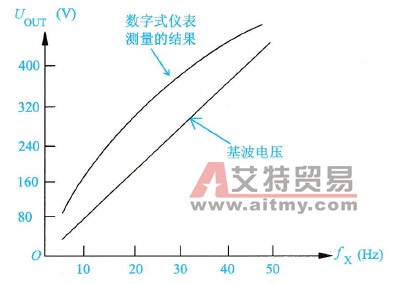

    图12-13    数字式仪表测量变频器的输出电压时的特性曲线
