测量变频器电量时电磁式电压表正确性分析技术

    1．电磁式电压表的主要特点    电磁式电压表在制作时，为了减小其消耗的电流，线圈的圈数绕得较多，故电感量较大。这样，在进行工频电压测量时，由于各处的频率相同，线圈的感抗也一样，故经过线圈的电流和被测电压成正比，可以保证测量的准确性。    2．测量变频电压时的特点    当采用电磁式电压表测量变频器的输出电压时，由于线圈的感抗是与频率成正比的，即：    XLX=2πfxL式中XLX——电磁式电压表频率为fx时的感抗，单位为Ω。    fx——电磁式电压表工作频率，单位为Hz。    L——电磁式电压表线圈的电感，单位为H。    从上式可以看出，当电磁式电压表的工作频率下降时，感抗XLX也随之减小，这样，在相同的被测电压的情况下，线圈中的电流就会增大，从而就会使电磁式电压表的指针偏转角和仪表读数偏大，如图12-15所示。

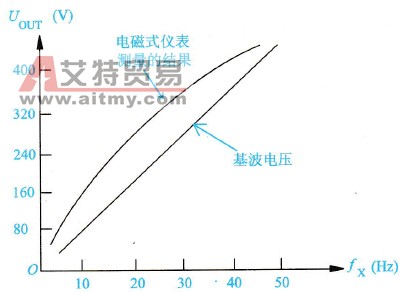

    图12-15    电磁式电压表测量变频器的输出电压时的特性曲线    3．测量结果分析    由此可见，当采用电磁式电压表来测量变频器的输出电压时，测量得到的结果，误差较大，容易产生误判。
