测量变频器电量时整流式仪表正确性分析技术方

    1．整流式仪表的特点    所谓整流式仪表，就是将交变电压经整流后再通入电磁式仪表，是一种采用磁电式仪表来测量交流电的一种方式。由于电磁式仪表线圈的匝数不多，故电感量小。当用来测量交流电压时，由于串联了电阻值很大的附加电阻器（在电磁式仪表内部），故整个测量电路基本上呈纯电阻性质。    2．测量变频器输出电压的结果分析    当采用整流式仪表测量变频器的输出电压时，流入仪表线圈的电流波形基本上与电压波形相同。利用这一特点，由整流式仪表测量变频器的输出电压是比较准确的，其测量结果特性曲线如图12-14所示。由于变频器的输出电压中含有高次谐波成分，各测量结果与基波电压相比，略大一些。

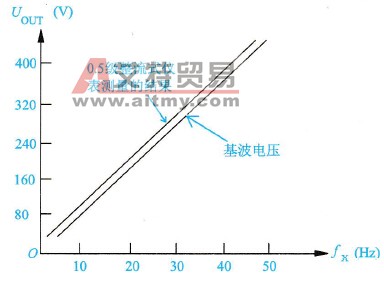

    图12-14    整流式仪表测量变频器的输出电压时的特性曲线    3．需要注意的问题    磁电式仪表的读数是和电流的平均值成正比的，如果要得到有效值，则就要进行必要的校准。
