变频器频率给定线的预置

   频率给定线的起点和终点坐标可以根据电力拖动系统的需要任意预置：    1．起点坐标（X=0，fx= fBI）这里，fBI为给定信号X=0时所对应的给定频率，称为偏置频率。    2．终点坐标（X=Xmax，fx=fXM）这里，fXM为给定信号X=Xmax时对应的给定频率，称为最大给定频率。    预置时，偏置频率fBI是直接设定的频率值，而最大给定频率fXM常常是通过预置“频率增益”G来设定的。    G的定义是：最大给定频率fXM与最大频率fmax之比的百分数，即    G=(fXM/fmax)×100% (3-1)    如G> 100%，则fXM> fmax。这时的fXM为假想值，其中，fXM>fmaX的部分，变频器的实际输出频率等于fmax。    预置后的频率给定线如图3-3中的曲线②(G<100%)与曲线③(G>100%)所示。

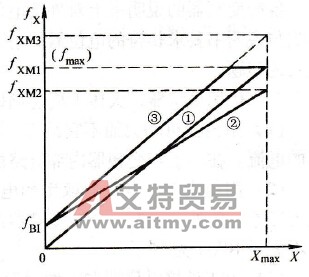

    图3-3    频率给定线
