变频器低频重载的实例与分析

    1．低频重载的实例某变频调速系统如图3-31所示。    (1)电动机的数据是：90kW、1480r/min、164. 3A，根据计算，电动机的额定转矩等于580N·m。    (2)负载的阻转矩等于2088N·m，根据工艺要求，上限转速为222r/min，实行变频调速后，对应的上限频率预置为30Hz。减速器的传动比λ=4。实际运行时，最大工作电流为150A。

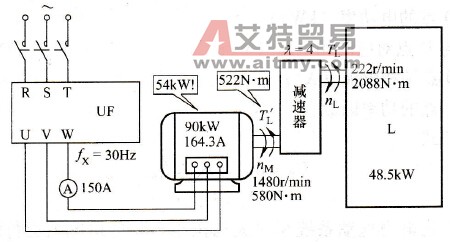

    图3-31    低频重载实例    2．存在问题    (1)从功率上看，负载的运行功率为
     另一方面，电动机的工作频率为30Hz时，其有效功率只有
     显然，电动机并未充分发挥作用，处于“大马拉小车”的状态。    (2)从转矩看，负载的折算转矩为
     再看运行电流，电动机的负载率是
     可见，不论从转矩看，还是从运行电流看，都不属于“大马拉小车”。那么，有没有节能余地呢？
