变频器散热问题的重要性

    温度过高对任何设备都具有破坏作用，但就多数设备而言，其破坏作用常常是比较缓慢的，受破坏时的温度通常是不很准确的，而唯独在SPWM逆变电路中，温度超过某一限值，会立即导致逆变管的损坏，并且该温度限值往往十分准确。    产生上述现象的原因，是因为在SPWM逆变桥中，每一桥臂的上、下两管VDi与VD2[见图3-1(a)]总是处于不断地交替导通的状态，或由VD1导通、VD2截止转换为VD1截止、VD2导通；或反之，以得到图3-1 (b)所示的输出波形。在交替过程中，一旦出现一管尚未完全截止，而另一管已经开始导通的状况，将立即引起直流高压经VD1和VD2的“直通”，相当于短路，于是VD1和VD2必将立即被损坏。    为了避免上述现象的出现，在交替的控制电路中，必须留出一个“等待时间”tw，如图3-1 (c)所示。tw的长短，一方面必须足够地长，以保证工作的可靠性；另一方面，又必须尽量地短，否则将引起调制过程的非线性，从而影响逆变后输出电压的波形和数值，所以，其裕量是很小的。

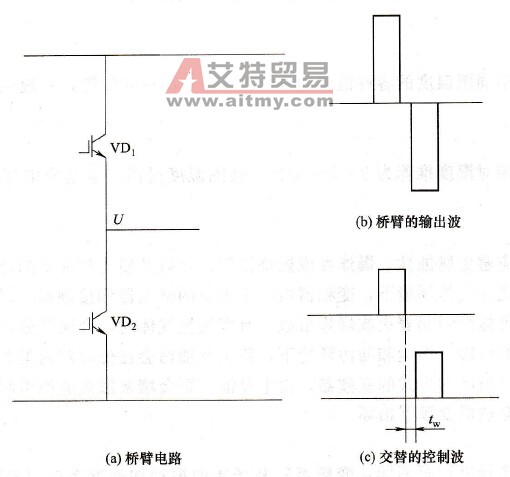

    图3-1    逆变电路的桥臂及波形    温度升高时，由于半导体对温度的敏感性，VD1和VD2的开通时间和关断时间，以及由延迟电路产生的等待时间，都将发生变化，并且具有比较准确的变化规律。当温度一旦超出某一限值时，将引起tw的不足，使逆变电路的输出波形出现“毛刺”，并最终导致逆变管因直通而损坏。    因此，变频器在安装时的散热问题，是至关重要的。
